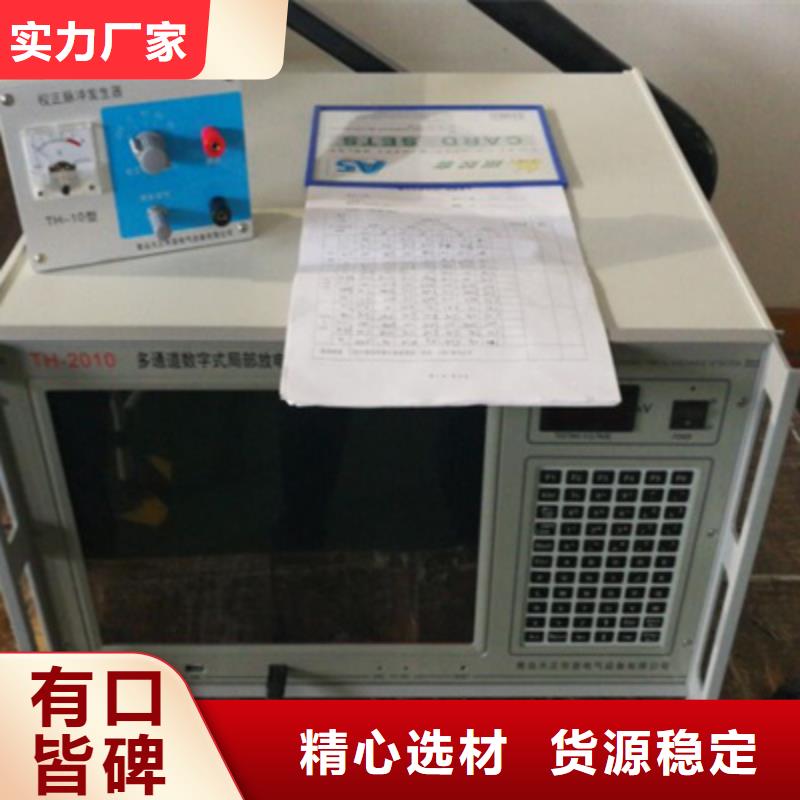

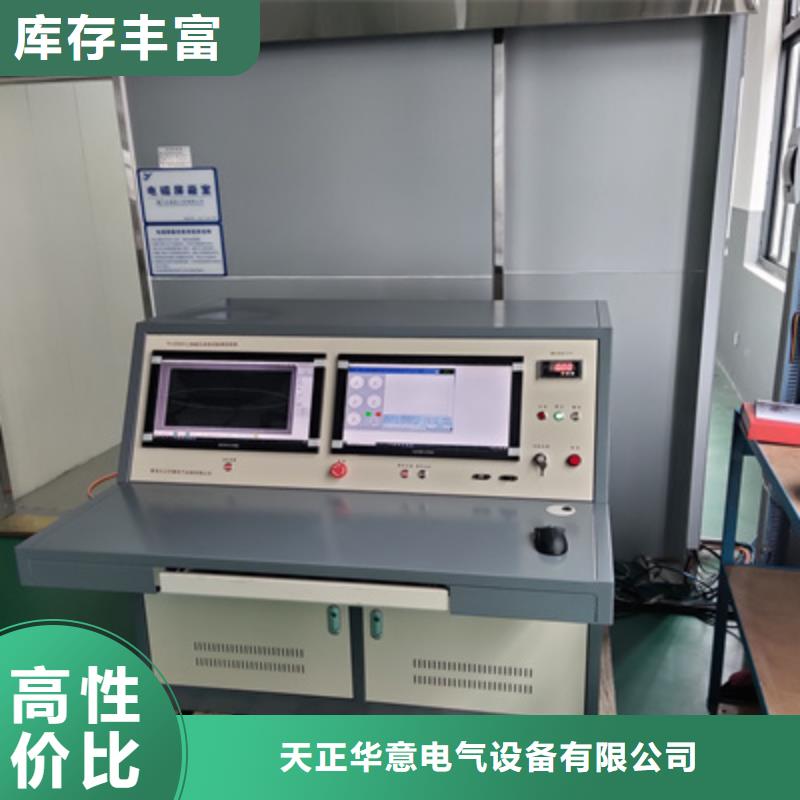

局部放电检测仪 系统工作原理：本机的局部放电测试原理是高频脉冲电流测量法（ERA法）。试品Ca在试验电压下产生局部放电时，放电脉冲信号经藕合电容Ca送入输入单元，由输入单元拾取到脉冲信号，经低噪声前置放大器放大，滤波放大器选择所需频带及主放大器放大（达到所需幅值与产生零标志脉冲）后，在示波屏的椭圆扫描基线上产生可见的放电脉冲，同时也送至脉冲峰值表显示其峰值。时间窗单元控制试验电压每一周期内脉冲峰值的工作时间，并在这段时间内将示波屏的相应显示区加亮，用它可以排除固定相位的干扰。试验电压表经电容分压器产生试验电压过零标志讯号，在示波屏上显示零标脉冲，椭圆时基上两个零标脉冲，通过时间窗的宽窄调节可确定试验电压的相位，试验电压大小由数字电压表指示。第五章 操作说明1、试验准备：将机器后面板的三个开关都置于“关”的状态（1）检查试验场地的接地情况，将本仪器后部的接地螺栓用粗铜线（用编制铜带）与试验场地的接地妥善相接，输入单元的接地短路片也要妥善接地。（2）根椐试品电容Ca，藕合电容Ck的大小，选取合适序号的输入单元（表一），表一中调谐电容量是指从输入单元初级绕组两端看到的电容（按Cx和Ck的串联值粗略估算）。输入单元应尽量靠近被测试品，输入单元插座经8米长电缆与后面板上输入插座相接。

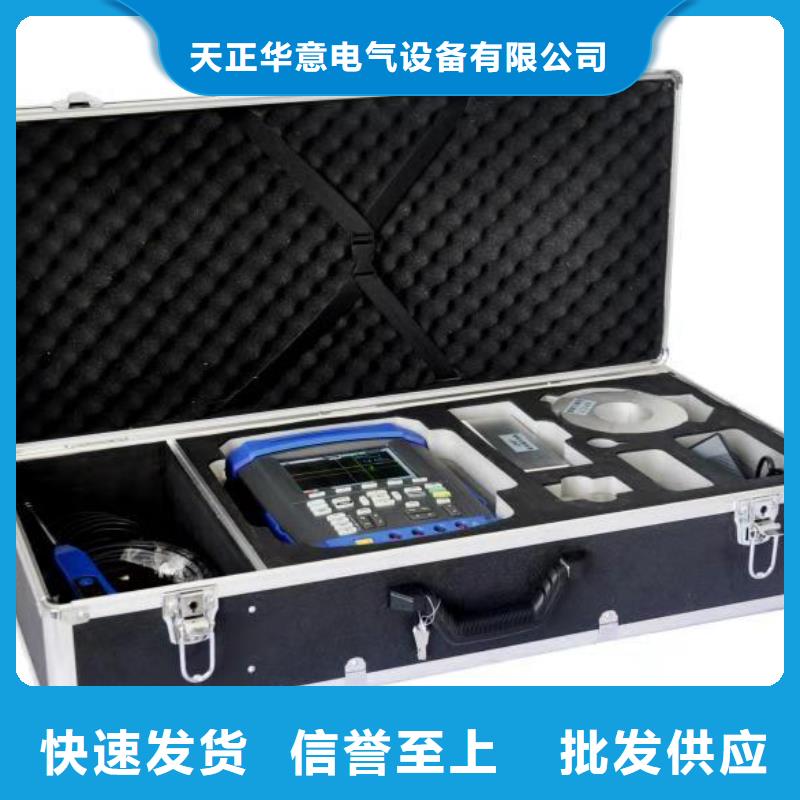

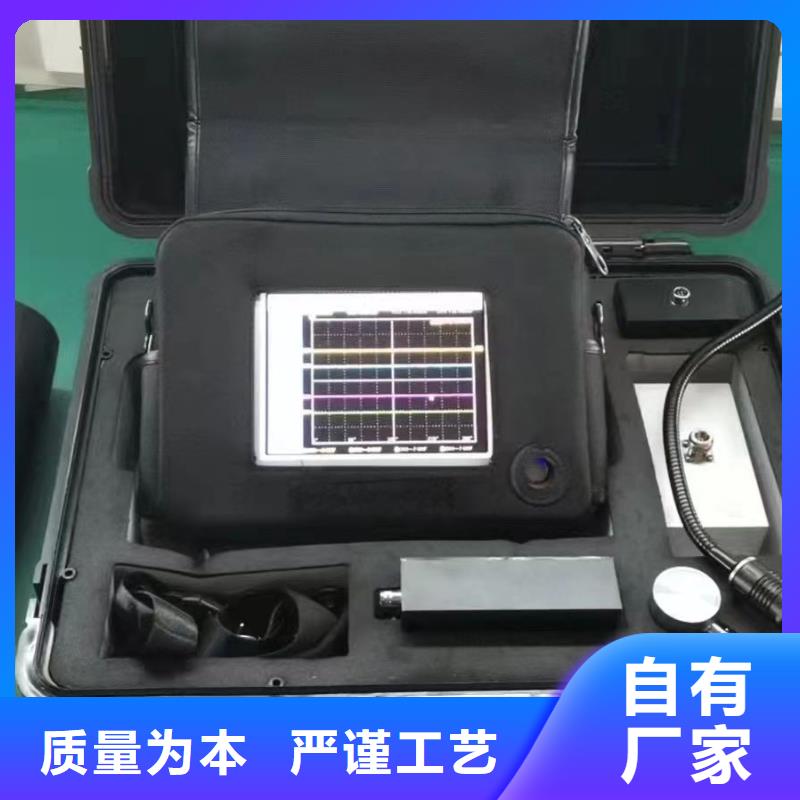

局部放电检测仪产品概述该高压电缆局部放电检测仪是我公司技术人员根据多年电缆局部放电检测经验，设计生产，适用于高压电缆的局部放电在线检测及定位。整套仪器主要由检测主机、传感器以及通讯线缆等组成，针对不同的现场环境我公司设计有多种型号的传感器（声电传感器、高频电流互感器），能够灵敏的检测到电缆内部，由于局放会产生超声波、电磁波等信号,声电传感器能够实现在与被测电缆不接触的状态下检测电缆内部的局放信号，通过检测主机、检测软件对放电信号进行分析处理，识别放电信号的强弱，同时能够判断放电的大致位置,分析判断被测点的绝缘状况，提前电缆、端子箱等设备发生爆炸、着火等事故的发生。四、主机性能指标通道数： 4个独立测量通道 1个外部触发输入通道 采样率：200MSa/s采样精度：12bit显示屏尺寸：6.5寸操作方式：鼠标、键盘、触摸屏主机接口：2个USB口1个网口1个VGA接口五、传感器参数灵敏度测量频带中心频率量程范围高频电流互感器

局部放电检测仪操作说明（作为测试仪器）试验操作前注意事项6注意试验，请阅读本说明书第九节“试验注意事项，并严格参照执行试验回路的布线：试验回路的布线应该尽可能简洁，连接线应尽可能的短，不要因为操作控制方面的原因而使试验回路很复杂。试验回路高压侧的回路面积应尽可能的小。6.1.3、试验电源的滤波：试验电源的滤波现阶段还是应该采用硬件处理，软件的滤波效果还达不到实际现场使用要求。应采用电源隔离滤波电源，做到动力电源与实际试验电源隔离，试验频带内的滤波衰减量应大于60dB。关于空间干扰：远离干扰源（发射机、大型电机、变频器绕线机等），减小试验回路面积，调整试验设备布置方向，试验场区上空应没有动力电缆等强磁场源，试验场区地下应没有电缆槽5极端情况下可装备屏蔽房正确连接试验线路6.2.1、根据试品情况确定高压施加方式：通过无晕变压器产生高压的方式：感应试验，通过串联谐振的方式在试品上产生高压选择合适的试验形式、试验回路，根据第五节的“5.1、常用试验回路”选择。通常情况下选择“并联法”测试回路。、选择合适的检测阻抗（输入单元），见附录一：“检测阻抗”简介。正确连接试验线路防止接线不良人为引起的放电6.3、设备操作设备驱动程序安装本系统在WINDOWS XP 下工作, 使用时需要安装设备驱动程序，一台计算机在次连接时需要人工安装设备驱动程序, 以后再连接时设备驱动程序会自动安装。 下面介绍人工安装设备驱动程序的方法。6.3.1.1采集卡驱动安装由系统提示发现新硬件后根据提示手动选择硬件的驱动程序路径，指向光盘（win2000xp路径），完成安装。6.3.1.2支持软件安装局放系统运行需要安装支持软件：开启电源：连接试验电路，并确认无误后，首先开启系统电源，仪器电源插座及电源开关在仪器背面，打开仪器电源开关，仪器的信号处理电路开始工作，再启动计算机电源开关（仪器正面ON/OFF）,启动计算机进入WINDOWS XP系统。
